La transmission hydraulique AWG180 est mise à jour par HAGG sur la base de la transmission WG180 standard. Au maximum, il peut réaliser 6 vers l'avant et 3 inversé. Il convient aux machines de construction telles que le chargeur, la niveleuse, les véhicules hors route, etc.
Données principales
MAX MOTEUR POWER:190KW
Vitesse du moteur maximum:2600r / min
Couple de sortie maximum de l'arbre de turbine:1450n. m
Distance centrale:555/500 mm
Méthode de décalage:AT avec mode manuel (contrôle proportionnel-hydraulique électrique)
Rapport:identique à celui de la transmission WG180
Applications
Le système de contrôle proportionnel électrique-hydraulique intégré à haute efficacité peut réduire l'impact de plus de 20%, augmenter l'efficacité de travail de plus de 15%, atteignant ainsi des performances potentielles complètes de la transmission. La variation automatique adaptative en toute condition réduit considérablement la force de travail. La voie de transmission mécanique automatisée fournit plus de modes de conduite. Et les fonctions de décalage automatique, de sécurité et de pré-diagnostic multiples multiples garantissent d'excellentes performances du véhicule.
Il est développé sur la base de la transmission hydraulique YB310, qui à Max a 6 vitesses vers l'avant et 3, et l'embrayage de verrouillage est facultatif. Il convient aux véhicules de construction tels que le chargeur, l'évaluateur et le tracteur, etc.
Données principales
MAX MOTEUR POWER:310 kW
Vitesse du moteur maximum:2500r / min
Couple d'entrée maximum:2750N. m
Vitesses:6 Forward 3 Inverse, 4 Forward 3 Inverse ou 3 Forward 3 Inverse
Méthode de décalage:AMT (contrôle proportionnel électrique-hydraulique)
Type d'entrée:Le convertisseur de couple est directement connecté au boîtier du volant ou connecté via une bride ou un joint universel.
Type de sortie:bride, doubles sorties
Convertisseur de couple:375 Convertisseur
PTO:Le rapport pour le PTO1 est 1: 1 (direction de rotation identique aux moteurs '), pour PTO2 IS-1: 1 (direction de rotation contraire au moteur)
Applications
La boîte de vitesses de transmission automatique AYB310 pour les élèves de moteur est utilisée dans des véhicules de construction tels que le chargeur, l'évaluateur et le tracteur, etc.
La transmission DBA170 PowerShift, en utilisant la transmission de l'engrenage hélicoïdal, le bruit faible, peut remplacer la boîte de vitesses miniers importée.
Données principales
Power d'entrée maximale:170KW
Vitesse d'entrée maximale:2600r / min
Couple de sortie maximum:1350n. m
Vitesses:3 Forward 3 Inverse
Vitesses vers l'avant:5. 019/3. 413/1. 379
Vitesses inversées:5. 019/3. 413/1. 379
Distance centrale:470 mm
Méthode de décalage:Contrôle d'électricité-hydraulique
Type d'entrée:bride
Type de sortie:bride, doubles sorties
Applications
La transmission DBA170 PowerShift avec le convertisseur de couple YJ305 est utilisée en jumbo de forage de roche de 52 tonnes.

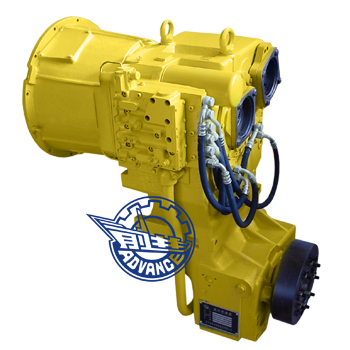

La transmission hydraulique WG180 est basée sur la technologie introduite de la société ZF, en Allemagne. Il s'agit d'une transmission hydraulique à plusieurs vitesses à arbre à arbre à arbre, se compose d'un convertisseur de couple et d'une boîte de vitesses à décalage de puissance, d'un contrôle mécanique-hydraulique électrique. Les vitesses sont disponibles en 6 en avant 3 Inverse, 4 vers l'avant 3 Inverse ou 3 vers l'avant 3 Inverse, avec la poignée de décalage correspondante. L'embrayage de verrouillage et la pompe de remorquage sont facultatifs.
Données principales
MAX MOTEUR POWER:190KW
Vitesse du moteur maximum:2600r / min
Couple de sortie maximum de l'arbre de turbine:1450n. m
Vitesses:6 Forward 3 Inverse, 4 Forward 3 Inverse, ou 3 Forward 3 Inverse
Méthode de décalage:contrôle électrique ou mécanique-hydraulique
Type d'entrée:Le convertisseur de couple peut être directement connecté à SAE1 #, 2 # (seulement 305 et 320 convertisseurs), 3 # (seulement 305 convertisseurs) en boîtier de volant ou connecté via une bride ou un joint universel.
Type de sortie:Bride, double sortie 305, 320, 340 ou 350 Le convertisseur de couple est facultatif.
Sortie de l'essieu avant et arrière. Le mécanisme de libération de l'essieu arrière est facultatif.
Applications
La boîte de vitesses de transmission hydraulique WG180 pour les élèves de moteur est largement utilisée dans les véhicules de construction tels que l'éducation, le chargeur, le tracteur, le grattoir, etc.
La transmission hydraulique WG181 est basée sur la technologie introduite de la société ZF, en Allemagne. Il s'agit de la transmission hydraulique à plusieurs vitesses de l'arbre ACOUNTER, se compose d'un convertisseur de couple et d'une boîte de vitesses à décalage de puissance, d'un contrôle hydraulique électrique ou mécanique. Les vitesses sont disponibles en 6 en avant 3 Inverse, 4 vers l'avant 3 Inverse ou 3 vers l'avant 3 Inverse, avec la poignée de décalage correspondante. L'embrayage de verrouillage est facultatif.
Données principales
MAX MOTEUR POWER:170KW
Vitesse du moteur maximum:2600r / min
Couple de sortie maximum de l'arbre de turbine:1350n. m
Vitesses:6 Forward 3 Inverse, 4 Forward 3 Inverse, ou 3 Forward 3 Inverse
Méthode de décalage:contrôle électrique ou mécanique-hydraulique
Type d'entrée:Le convertisseur de couple peut être directement connecté à SAE1 #, 2 # (seulement 305 et 320 convertisseurs), 3 # (seulement 305 convertisseurs) en boîtier de volant ou connecté via une bride ou un joint universel.
Type de sortie:Le convertisseur de couple à la bride 305, 320, 340 ou 350 est facultatif.
Sortie unique.
Applications
La transmission hydraulique WG180 est largement utilisée dans les véhicules de construction tels que le tracteur, le chariot élévateur, etc.
La transmission YB160 est une transmission hydraulique multi-vitesse à paire fixe, la combinaison des vitesses et une variable de couple comme intégrale, électrique hydraulique, la fonction de blocage est facultative.
Données principales
Power d'entrée maximale:160 kW
Vitesse d'entrée maximale:2500r / min
Couple d'arbre de turbine maximale:1100N. m
Vitesses:6 vers l'avant 3 inversé ou 4 vers l'avant 3 inversé ou 3 vers l'avant 3 revers
Méthode de décalage:Contrôle d'électricité
Type d'entrée:Le convertisseur de couple est directement connecté au boîtier du volant, ou connecté via la bride
Type de sortie:Bride, doubles sorties
Convertisseur de couple:Facultatif pour 305, 320, 340 ou 350 Convertisseur
Distance centrale de sortie d'entrée:500 mm
Applications
La transmission hydraulique YB160 est largement utilisée dans les véhicules de construction tels que le chargeur, le camion à fourche, l'évolution et le tracteur, etc.
La transmission YB210 est une transmission hydraulique multi-vitesse à paire fixe, la combinaison des vitesses et une variable de couple en tant que fonction intégrale, électrique, la fonction de blocage est facultative.
Données principales
Power d'entrée maximale:210KW
Vitesse d'entrée maximale:2500r / min
Couple d'arbre de turbine maximale:1650n. m
Vitesses:6 vers l'avant 3 inversé ou 4 vers l'avant 3 inversé ou 3 vers l'avant 3 revers
Méthode de décalage:Contrôle d'électricité
Type d'entrée:Le convertisseur de couple est directement connecté au boîtier du volant, ou connecté via la bride
Type de sortie:Bride, doubles sorties
Convertisseur de couple:Facultatif pour le convertisseur 340 ou 350
Distance centrale de sortie d'entrée:540 mm
Applications
La transmission hydraulique YB210 est largement utilisée dans les véhicules de construction tels que le chargeur, le camion-fourchette, l'éducation et le tracteur, etc.
La transmission hydraulique YD130 est une transmission hydraulique à plusieurs vitesses à arbre fixe, des vitesses combinées et une variable de couple comme intégrale, contrôlée par le mécanique électrique-hydraulique. Les vitesses sont 6 en avant 3 inverses, 4 vers l'avant 3 inverse ou 3 vers l'avant 3 Inverse via la poignée de décalage correspondante. La fonction de blocage est facultative.
Données principales
MAX MOTEUR POWER:130 kW
Vitesse du moteur maximum:2600r / min
Couple de sortie maximum de l'arbre de turbine:1000n. m
Vitesses:6 Forward 3 Inverse, 4 Forward 3 Inverse ou 3 Forward 3 Inverse
Méthode de décalage:contrôle électrique ou mécanique-hydraulique
Type d'entrée:Le convertisseur de couple peut être directement connecté à SAE2 #, 3 # (seulement 305 Convertisseur) Boîtier volant ou connecté via une bride ou un joint universel.
Type de sortie:Bride, double sortie 305 ou 320 Le convertisseur de couple est facultatif.
PTO:Le rapport pour le PTO1 est 1: 1 (direction de rotation identique aux moteurs '), pour PTO2 IS-1: 1 (direction de rotation contraire au moteur)
Applications
La transmission hydraulique YD130 est largement utilisée dans les véhicules de construction tels que l'éducation, le chargeur, le tracteur et le grattoir, etc.
La transmission hydraulique YD131 est une transmission hydraulique à plusieurs vitesses à arbre à arbre à arbre, se compose d'un convertisseur de couple et d'une boîte de vitesses à décalage de puissance, contrôlé par électricité ou mécanique-hydraulique. Les vitesses sont 6 en avant 3 inverses, 4 vers l'avant 3 inverse ou 3 vers l'avant 3 Inverse via la poignée de décalage correspondante. L'embrayage de verrouillage est facultatif.
Données principales
MAX MOTEUR POWER:130 kW
Vitesse du moteur maximum:2600r / min
Couple de sortie maximum de l'arbre de turbine:1000n. m
Vitesses:6 Forward 3 Inverse, 4 Forward 3 Inverse ou 3 Forward 3 Inverse
Méthode de décalage:électrique ou mécanique-hydraulicControl
Type d'entrée:Le convertisseur de couple peut être directement connecté à SAE2 #, 3 # (seulement 305 Convertisseur) Boîtier volant ou connecté via une bride ou un joint universel.
Type de sortie:Bride, double sortie 305 ou 320 Le convertisseur de couple est facultatif.
Applications
La transmission hydraulique YD131 est largement utilisée dans les véhicules de construction tels que le tracteur, la plate-forme de forage rotatif et le chariot élévateur, etc.
| Transmission hydraulique pour la niveleuse | |||
| Numéro de série | Modèle de produit | Spécifications d'application | Remarque |
| 1 | YD130 | PY160 | 6 avant et 3 inverses, décalage électro-hydraulique |
| 2 | YB160 | PY180 | 6 avant et 3 inverses, décalage électro-hydraulique |
| 3 | WG180 | PY180 / 190 | 6 avant et 3 inverses, décalage électro-hydraulique |
| 4 | AWG180 | PY180 / 190 | 6 avant et 3 inverses, manuels et automatiques |
| 5 | YB210 | Py240 | 6 avant et 3 inverses, décalage électro-hydraulique |
| 6 | YB310 | Py300 | 6 avant et 3 inverses, décalage électro-hydraulique |
