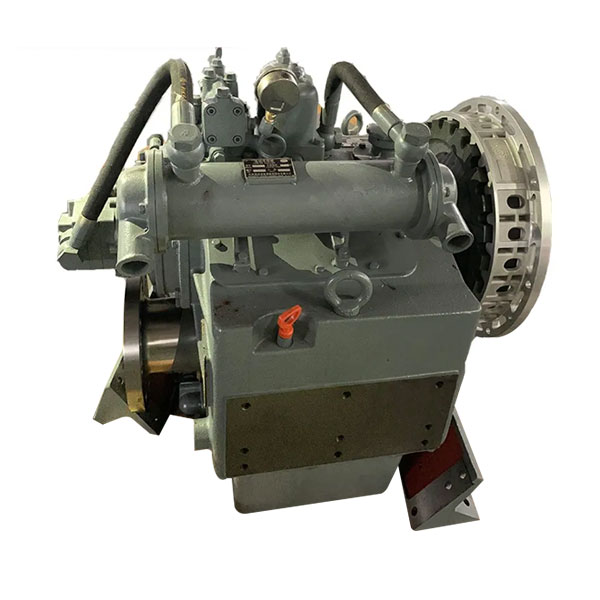

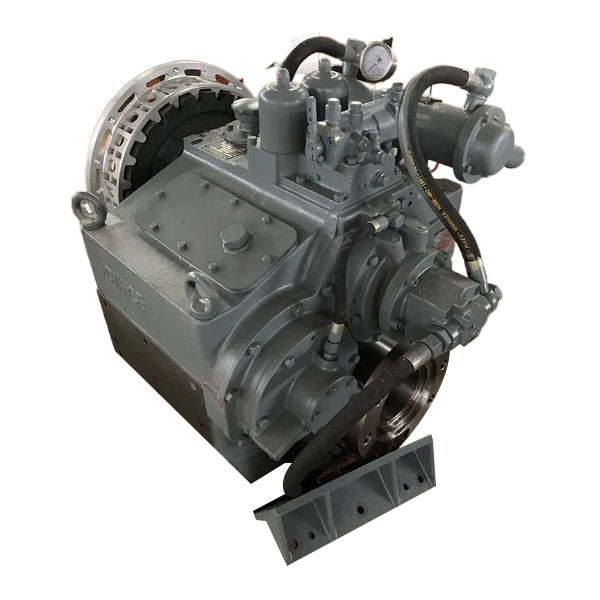

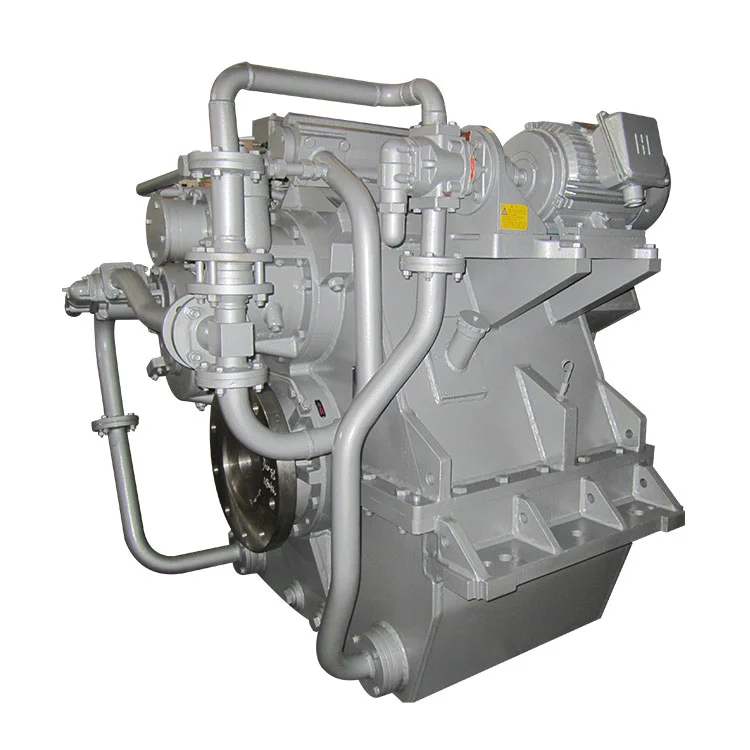

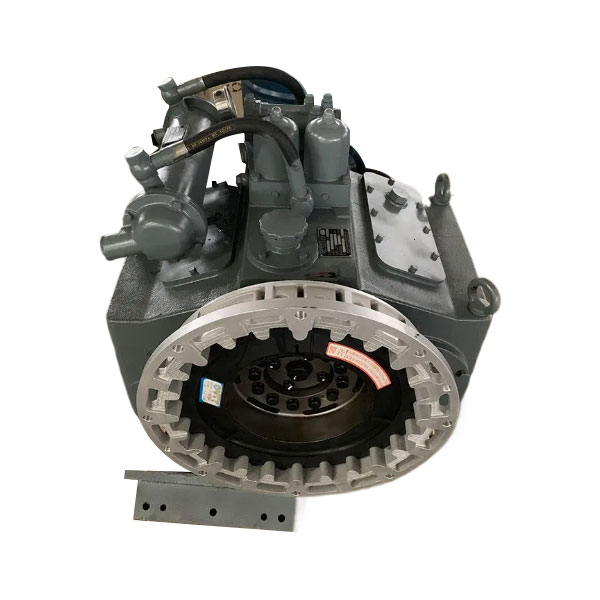

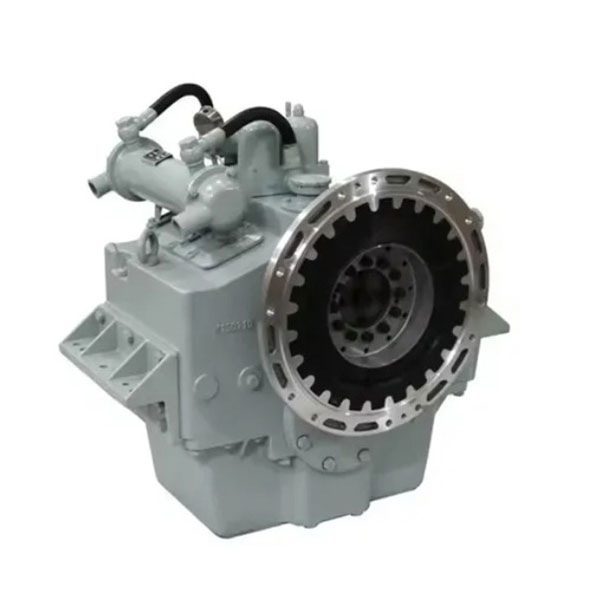

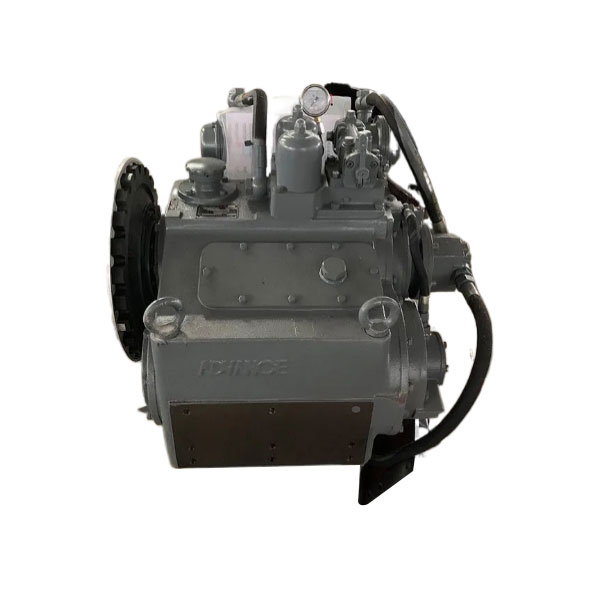

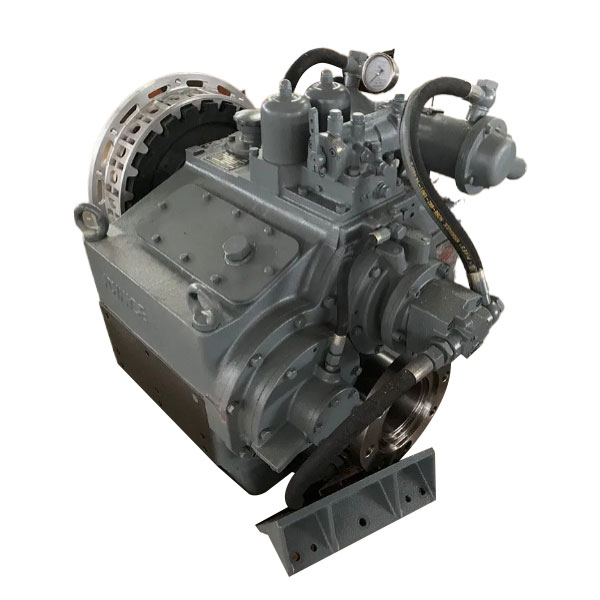

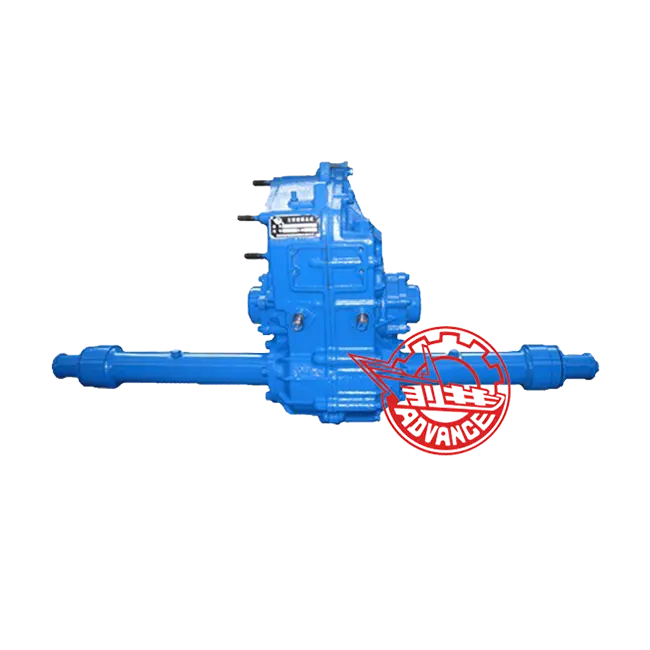

Advance HC Marine Gearbox

La boîte de vitesses marine HC Advance est pour la moyenne et la petite puissance ainsi que la puissance moyenne et élevée. La capacité de transmission de la boîte de vitesses varie de 0,0044 à 1,48 kW / r · min-1. Il dispose d'une large gamme de ratios d'équipement configurés, d'une gamme complète de spécifications de produits, d'une part de marché élevée, et a réussi les tests pratiques d'application des navires pendant plus de cinquante ans. Il est principalement utilisé dans divers navires de pêche. Il existe un type HC, un type HCD, un type HCT et un type HCW.

Spécification

Comment sélectionner votre boîte de vitesses marine

· Les boîtes de vitesses marines sont équipées des fonctions d'inversion, d'engagement / de désengagement, de réduction de la vitesse et de portage de l'idée de l'hélice. Ils sont associés au moteur principal pour former une unité de puissance marine.

La capacité de transmission est définie comme le rapport de la puissance continue du moteur à sa vitesse nominale. Il existe une relation correspondante entre le rapport de réduction et la capacité de transmission, et la valeur sélectionnée doit être inférieure à celle spécifiée dans le manuel. La boîte de vitesses est fournie avec des couplages élevés et des couplages de vitesses. Si les clients ont besoin des accouplements d'équipement, il peut y avoir un problème où la capacité de transmission de certains produits est réduite. Dans une telle situation, il est nécessaire de contacter le service technique de l'entreprise.

· Les connexions rigides entre la boîte de vitesses et le système d'arbre du moteur ne sont pas autorisées. Il est recommandé d'installer les supports sur le même support rigide. Si le moteur est monté sur un support élastique pendant que la boîte de vitesses est sur un support rigide, il est conseillé de contacter le service technique pour sélectionner un couplage élevé approprié.

· Le poids fourni est une valeur approximative et varie avec différents rapports de réduction.

· En raison d'améliorations techniques, les modifications partielles des produits ne peuvent pas être exclues

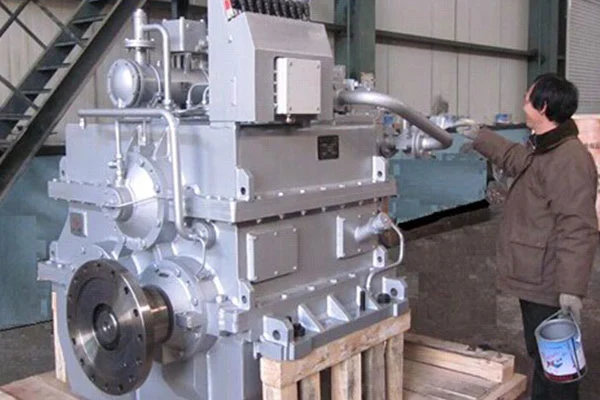

Cette boîte de vitesses Marine HCT1200 / 1 adopte une technologie de fabrication avancée et des matériaux de haute qualité pour assurer ses performances stables.

1. Les pièces d'arbre et de couplage sont généralement forgées avec de l'acier en alliage de haute qualité (42crmoa) et soumis à une extinction et à la température du traitement pour s'assurer qu'ils ont de bonnes propriétés mécaniques complètes et répondre aux exigences de transmission stable du couple et du mouvement dans les systèmes de transmission mécanique.

2. Les engrenages et les pièces d'arbre d'engrenages sont principalement en acier en alliage à faible teneur en carbone de haute qualité (comme 20CrmnMOH, 20CRMNI, 17CRNIMO6), qui sont carburisés et éteintes après la forge. Une telle combinaison de processus peut faire en sorte que la surface des pièces obtienne une dureté élevée, une résistance à l'usure élevée et une bonne résistance à la fatigue, tandis que le noyau maintient toujours une certaine ténacité et une certaine force, s'adaptant efficacement aux exigences de travail des engrenages dans des conditions de stress complexes et en améliorant leur efficacité de transmission et leur durée de vie.

3. L'embrayage adopte un embrayage à frottement multi-plaques humide à commande hydraulique. La fonte grise (HT200, HT250) est généralement utilisée. Ce type de matériau a de bonnes performances de coulée, une absorption de choc et une résistance à l'usure, et peut fournir une base structurelle stable et des caractéristiques de travail pour l'embrayage;

4. Le boîtier est généralement en fonte grise (HT200, HT250). Les caractéristiques de la fonte grise lui permettent de réduire efficacement les vibrations et le bruit du boîtier pendant le fonctionnement et ont une bonne stabilité structurelle.
