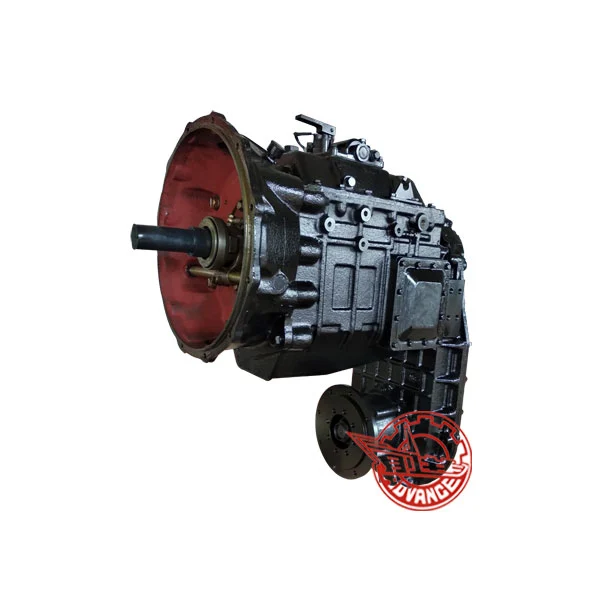

La boîte de vitesses de transmission BJ16 pour le rouleau de route est une transmission mécanique multi-gégers, qui adopte le décalage de la fourche du synchroniseur.
Données principales
Puissance d'entrée maximale:120KW;
Vitesse d'entrée maximale:2200 tr / min;
GRANDS:3 vitesses avant et 2 vitesses de rétrofacturation;
Mode de déplacement:Décalage de fourche synchroniseur;
Type d'entrée:Directement connecté à l'embrayage principal;
Type de sortie:Bride, sortie unique.
Applications
La boîte de vitesses BJ16 est largement utilisée dans les rouleaux de route mécaniques à un seul tambour de 20 tonnes.
La boîte de vitesses BZ18A est une boîte de vitesses de réduction avec le type de transmission de la transmission de maillage externe d'arbre parallèle en une étape et la transmission de l'engrenage conique en une étape.
Données principales
Vitesse d'entrée nominale:2200 tr / min;
Couple de sortie nominal:5000 n · m;
Couple de sortie maximal:8000 n · m;
Formulaire d'entrée:Arbre spline externe;
Formulaire de sortie:Arbre spline externe.
Applications
La boîte de vitesses BZ18A est largement appliquée aux dispositifs de travail des machines à fraisage de 1 m de route.

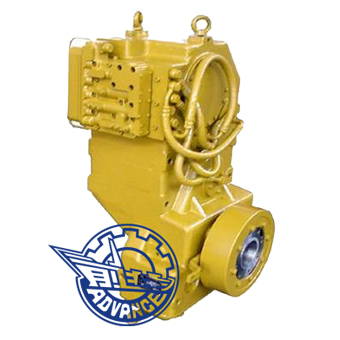

La transmission de PowerShift YD133 est une transmission multi-vitesses à arbre à arbre à arbre, contrôlé par électricité-hydraulique. Les vitesses sont 3 en avant 3 Inverse via la poignée de décalage correspondante.
Données principales
Power d'entrée maximale:130 kW
Vitesse d'entrée maximale:2600r / min
Couple d'entrée maximum:1000n. m
Vitesses:3 Forward 3 Inverse
Méthode de décalage:Contrôle d'électricité
Type d'entrée:bride
Type de sortie:bride, doubles sorties
Applications
La transmission PowerShift YD133 est largement utilisée dans le rouleau à rouleau en acier.

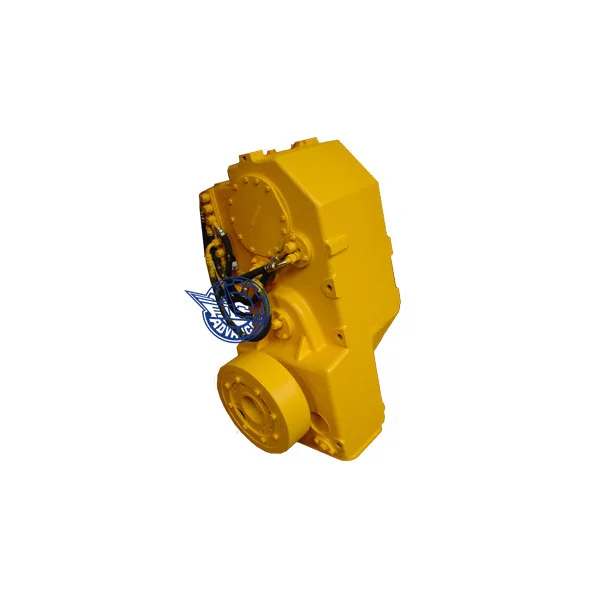

Y L 1 3 / Y L 2 0 La transmission hydraulique est une transmission hydraulique à plusieurs vitesses d'arbre à astuce, se compose d'un convertisseur de couple et d'une boîte de vitesses à décalage de puissance, d'un contrôlé hydraulique électrique et 2 vers l'avant et 2 inverse.
Données principales
MAX MOTEUR POWER:
| YL13 | YL20 |
| 135 kW | 194KW |
Vitesse du moteur maximum:2200r / min
Vitesses:2 Forward 2 Inverse
Méthode de décalage:Contrôle d'électricité-hydraulique
Type d'entrée:Le convertisseur de couple peut être directement connecté au boîtier SAE2 # volant ou connecté via une bride ou un joint universel.
Type de sortie:bride, sortie unique
Applications
La transmission hydraulique YL13 est largement utilisée dans le rouleau à roues en caoutchouc 24T-28T et la transmission hydraulique YL20 dans un rouleau à roues en caoutchouc 36T-40T.
| Boîte de vitesses pour rouleau | |||
| Numéro de série | Modèle de produit | Spécifications d'application | Remarque |
| 1 | BJ16 | 20 tonnes | 3 Forward 2 Inverse, décalage mécanique |
| 2 | DB132 / YD133 | 22 tonnes / 26 tonnes | 3 avant 3 Inverse, décalage électro-hydraulique |
| 3 | YL13 | 24 tonnes / 28 tonnes | 2 Forme 2 Inverse, décalage électro-hydraulique |
